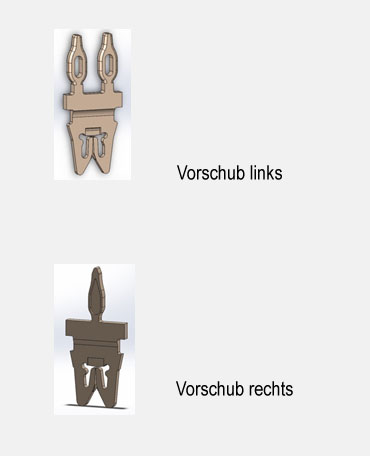

Die Anlage verarbeitet 2 verschiedene Terminalvarianten. Die Zuführung erfolgt von rechts und links.

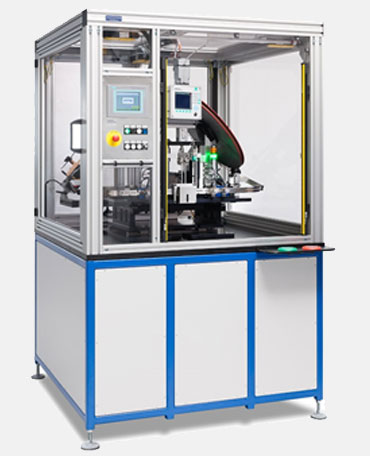

Der Einsetzkopf (in x- und y-Richtung über Servoachsen verahrbar) ist über einer Hub-Dreheinheit (mit zwei Servoantrieben versehen) montiert. Die Anlage kann entweder ein- oder zwei Terminals gleichzeitig einsetzen, verfährt in die nächste Position und wiederholt den Einsetzvorgang, bis alle ausgewählten Taschen am Spulenkörper mit Terminals besetzt sind. Das Einsetzen der vereinzelten Terminals erfolgt ausschließlich über Festo-Servoantriebe. Die Trennstempel werden über unser AX 10 Modul angetrieben.

Jede Anlage kann otional mit einer F/s – Überwachung ausgestattet werden. Wir haben Messgeräte der Firma Kistler und Burster im Einsatz.
